pogo Pin的功能和特点介绍

　　pogo Pin的功能和特点介绍

　　一、基本概念

　　Pogo pin又称pogo pin、顶针、触点、弹簧针、充电针、伸缩弹性针、探针等;主要应用于智能穿戴、电子消费类产品等：如手机、电脑、打印机、GPS定位、通讯设备、医疗设备、航空设备等;智能手表、智能手环等应用产品。

　　二、产品介绍

　　Pogo Pin是一种特殊的连接器，其基本结构由转针管、转针和压缩弹簧组成。针管口压接，使针头保持在针管内，由弹簧提供接触力，使针头与对接部分建立电连接。

　　3. pogo pin的组成

　　它主要由针轴、弹簧和针管组装而成，然后通过自动铆压机预压成为弹性弹簧针。产品表面一般有涂层，最常见的是镀金，也有镀镍、镀锡等。主要是防止产品在空气中氧化腐蚀。产品寿命和涂层厚度也有关系。

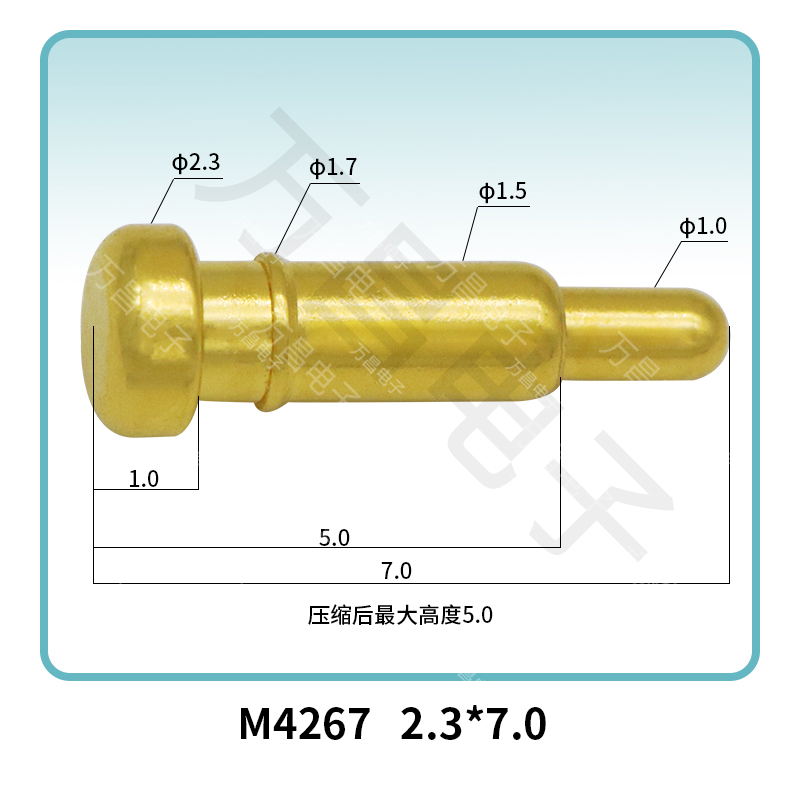

　　4、产品结构(外形)

　　平底式)稳定性好，针管底部采用平底设计，便于与PCB板焊接;

　　插入式)针管末端有定位针，与PCB板焊接时不会出现偏移现象，定位效果好;

　　4.1弯曲型)尾部弯曲，为设计师在空间利用上提供更多选择;

　　4.2双头式)双头双动设计，让工程师在板子与板子的双向连接上有更大的空间灵活性;适用于电缆末端，易于与导线焊接螺纹.特殊规格产品可满足客户的不同需求，并可根据客户需求定制。
